viernes, 13 de junio de 2014

TRAZOS A MANO ALZADA


TRAZO A MANO ALZADA


Es la técnica del dibujo utilizando el desplazamiento de la mano en forma libre, para desarrollar de una manera rápida y entendible la idea de un dibujo o un diseño.
También es sinónimo de ausencia de instrumentos, ya que para su desarrollo basta con poseer: lápiz, borrador, tirro y papel

 Al comenzar a dibujar, es de suma utilidad observar y ejercitar los movimientos locomotores de nuestra mano para lograr trazos precisos en aquellos trabajos vinculados con la actividad del dibujo.

El trazo libre o a mano alzada, requiere de ciertas disposiciones para facilitar el desempeño manual respecto a dicho miembro (sin importar si utiliza para tal fin, la mano izquierda o la derecha);  las recomendaciones que los expertos plantean se pueden resumir en las siguientes consideraciones:






Para adquirir dominio de la técnica, el lápiz debe de tomarse con libertad, para ello no debe tomarse cerca de la punta, sino un poco más arriba (3 cm. Aprox.); y comenzar haciendo trazos verticales, horizontales e inclinados.

Para el trazo de líneas se seguirán las reglas ya conocidas en el dibujo técnico ya que son reglas universales:

Las líneas verticales, se trazan de arriba hacia abajo, con un movimiento oscilatorio de los dedos en una serie de trazos continuos y firmes.

Las líneas horizontales, se trazan de izquierda a derecha con un movimiento de muñeca para las líneas cortas y del antebrazo para las líneas largas.

Las líneas inclinadas, se trazan desplazando el lápiz desde la parte superior del área de trabajo, hacia la parte inferior de la misma, con trazos continuos y firmes.

Todas las líneas curvas se trazan de un solo movimiento y en sentido de las manecillas del reloj, realizándolas primero con un trazo ligero, para luego delinearlos con más presión y precisión, corrigiendo la dirección del trazo inicial.


Para mantener una buena calidad en la punta del lápiz, es necesario que en la marcha darle un pequeño giro al realizar el trazo, de preferencia en el sentido de las manecillas del reloj, con el objeto de distribuir y uniformizar el desgaste del grafito.




El antebrazo se apoya sobre la superficie donde se está trabajando (mesa de dibujo o tablero), el lápiz se toma entre los dedos:  pulgar, índice y medio, haciendo que cada uno repose contra el otro por el lado plano, presionándolo. la palma de la mano (específicamente su lado inferior),y los dedos anular y meñique, descansarán sobre la hoja de papel.


Las líneas que se hacen a mano alzada, no deben parecer necesariamente trazadas con instrumentos (reglas), de lo contrario no tuviera sentido desarrollar la MANO ALZADA.








 EJEMPLOS DE EJERCICIOS CON TRAZOS A MANO ALZADA




















Luego de "liberar la mano", es decir, desarrollar un grado de destreza óptima en la elaboración de figuras básicas y delineado sencillo, se facilita consecuentemente, el uso de artefactos o instrumentos propios del Dibujo Técnico.

El dibujo es un arte que tiene como objetivo representar gráficamente formas e ideas. Puede realizarse a mano alzada o por medio de instrumentos especializados, observando ciertas reglas o normas.

En este informe hablaremos sobre los tipos, usos y cuidados de los instrumentos utilizados en el Dibujo Técnico como: las reglas, escuadras, tiralíneas, compases, tinta china y otros.
Igualmente, hablaremos sobre los formatos, los tipos de formatos y sobre las normas.
También hablaremos sobre las escalas, sus usos, sus tipos, el escalímetro, el acotamiento, las líneas de cota y las diferentes formas de acotar.
Por último, hablaremos de las líneas que se emplean en el Dibujo Técnico, la clasificación de las líneas entre estas encontramos: la curva, la recta, la vertical, la horizontal, las paralelas, las perpendiculares y otras y luego hablaremos sobre la rotulación.

TRAZADOS FUNDAMENTALES EN EL PLANO
Concepto y designación de los elementos geométricos fundamentales. Concepto de “lugar geométrico” y trazado de los más importantes. Operaciones básicas con segmentos.
Trazado de paralelas y perpendiculares con regla y compás. Ángulos: tipología, operaciones y construcción.

Esta unidad abarca lo que se ha dado en llamar geometría plana. En cada uno de los
epígrafes que componen la unidad (paralelismo, perpendicularidad, triángulos, etc) se
estudian, además de conceptos ya vistos en niveles anteriores de forma elemental tales
como el de mediatriz, bisectriz y otros, construcciones gráficas de mayor entidad que nos permitirán adquirir práctica en el manejo de los utensilios de dibujo.


Curvas técnicas y cónicas
Siguiendo con la denominada geometría plana y, tras haber trabajado ya con la
circunferencia, se plantea aquí el estudio de nuevas curvas. El óvalo y el ovoide son
curvas cerradas formadas por diversos arcos de circunferencia que se enlazan entre sí.
En cambio, las espirales y las hélices son curvas abiertas que tienen una mayor
dificultad de trazado por el hecho de no poder utilizar el compás.
Las cónicas son curvas que tienen una mayor dificultad de trazado por el hecho de no
poder utilizar el compás. Es por esta razón por la que el profesor deberá prestar una
mayor atención a aquellos alumnos que tienen una mayor dificultad con el trazado a
mano alzada o con la utilización de las plantillas de curvas.


CURVAS TÉCNICAS.
Definición y trazado como aplicación de tangencias, de óvalos, ovoides y volutas, conocidos algunos de sus elementos principales. Definición y trazados de espirales y hélices.
Saber diferenciar entre óvalos y ovoides.
Saber construir óvalos y ovoides conocidos algunos de sus elementos principales.
Saber definir y dibujar una espiral.


CURVAS CÓNICAS.
Análisis de la obtención de curvas cónicas como resultado de la intersección de una superficie cónica con un plano. Elementos principales de las curvas cónicas. Construcción de la elipse, parábola e hipérbola como lugares geométricos. Construcción de la elipse conociendo un par de diámetros conjugados de la misma.
Conocer la obtención de las curvas cónicas y sus elementos principales.
Saber construir una elipse (incluido también en función de un par de diámetros conjugados), una
hipérbola y una parábola como lugares geométricos

guiendo con la denominada geometría plana y, tras haber trabajado ya con la
circunferencia, se plantea aquí el estudio de nuevas curvas. El óvalo y el ovoide son
curvas cerradas formSiadas por diversos arcos de circunferencia que se enlazan entre sí.
En cambio, las espirales y las hélices son curvas abiertas que tienen una mayor
dificultad de trazado por el hecho de no poder utilizar el compás.
Las cónicas son curvas que tienen una mayor dificultad de trazado por el hecho de no
poder utilizar el compás. Es por esta razón por la que el profesor deberá prestar una
mayor atención a aquellos alumnos que tienen una mayor dificultad con el trazado a
mano alzada o con la utilización de las plantillas de curvas.
Tanto los óvalos como los ovoides son curvas formadas por arcos de
circunferencia; los primeros tienen dos ejes de simetría y los segundos sólo uno. Como
se verá mas adelante, las circunferencias representadas en perspectiva isométrica,
paralelas a los planos axonométricos, son elipses; pues bien, al margen de las
aplicaciones industriales que tienen todas estas curvas, como quiera que una elipse
isométrica no se puede trazar con los instrumentos habituales de dibujo, suele aceptarse
su sustitución por un óvalo inscrito en un rombo, que se construye utilizando un compás.
La espiral de Arquímedes es la curva que da vueltas alrededor de un punto
alejándose de él gradualmente. Como puede verse, se trata ya de una curva generada
por el movimiento de un elemento. La actividad 1 de la unidad 7 puede acercarnos mas
a la realidad de dicha curva; en cambio la actividad 4 es un ejemplo de aplicación
arquitectónica de volutas, o espirales que podemos construir mediante compás.
Con las hélices se retoma de nuevo el movimiento. Conviene que el profesor insista en
el concepto de que todas estas curvas se generan como consecuencia de algún
Programación de Primero de Bachillerato. Curso 2007-2008
Ramón del Águila Corbalán 24
movimiento. Por ejemplo, la hélice cilíndrica es la trayectoria que describe un punto que
se mueve a lo largo de la generatriz de un cilindro de revolución en el mismo tiempo que
dicho cilindro da una vuelta de 360º alrededor de su eje. Por su parte, la hélice cónica se
genera al moverse un punto a lo largo de la generatriz de un cono de revolución.
Continuar con el estudio y trazado de las denominadas cónicas, llamadas así por
obtenerse de la sección que le produce un plano a una superficie cónica de revolución.
Si el plano es perpendicular al eje del cono la sección es una circunferencia. Si se
inclina el plano de manera que forme con el eje un ángulo mayor que el que forman las
generatrices, la curva que se produce es una elipse. Las actividades 1 y 3 de la unidad 8
son diversos ejemplos para el trazado de la elipse.
La parábola se produce al seccionar una superficie cónica con un plano paralelo a
una generatriz del cono y para su construcción se ha propuesto la actividad 2.
Por último, si el plano que secciona al cono lo seguimos inclinando de manera
que el ángulo que forme con el eje sea menor que el que forman las generatrices, la
curva que se produce se le denomina hipérbola, en la misma actividad anterior se
propone un ejercicio para su trazados.



jueves, 12 de junio de 2014

SISTEMAS DE PROYECCIÓN


SISTEMAS DE PROYECCIÓN


PROYECCIÓN CENTRAL  o cónica representa lo que se “ve” desde un punto O (centro de proyección) proyectando los elementos sobre un plano de cuadro “PC” exterior a él (en gris). Se define la distancia entre O y el PC mediante una circunferencia CD (en verde) de radio OP y centro P, donde P (punto principal) es la intersección de la perpendicular desde O hasta el PC.




abarca los tipos de proyección en los cuales ninguna cara del objeto es paralela o perpendicular al plano de proyección.
perspectiva cónica:es un sistema de representación gráfico basado en la proyección de un cuerpo tridimensional sobre un plano auxiliándose en rectas proyectantes que pasan por un punto. El resultado se aproxima a la visión obtenida si el ojo estuviera situado en dicho punto. filippo brunelleschifue el primero que formula las leyes de la perspectiva cónica, mostrando en sus dibujos las construcciones en planta y alzado, indicando las líneas de fuga.
perspectiva axonométrica es un sistema de representación gráfica, consistente en representar elementos geométricos o volúmenes en un plano, mediante proyección paralela o cilíndrica, referida a tres ejes ortogonales, de tal forma que conserven sus proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud.
La perspectiva axonométrica cumple dos propiedades importantes que la distinguen de la perspectiva cónica
  • La escala del objeto representado no depende de su distancia al observador (equivalente a que el observador estuviera en el infinito).
  • Dos líneas paralelas en la realidad son también paralelas en su representación axonométrica.Los tres ejes del plano proyectante se dibujan así: el referente a la altura suele ser vertical, y los referentes a longitud y anchura pueden disponerse con cualquier ángulo. Los ejes del plano proyectante guardan entre sí 120º en la perspectiva isometrica , un caso particular de la perspectiva axonométrica. La perspectiva caballera es un tipo de axonometría oblicua en la cual el objeto a representar se sitúa con una de sus caras paralela al plano del cuadro (cara de verdaderas magnitudes) y las proyecciones de sus puntos siguen una dirección oblicua a éste. En la perspectiva militar (tipo particular de caballera) la cara de verdaderas magnitudes es la planta. Para que el dibujo se parezca más a la realidad, se aplica a veces un coeficiente de reducción en las medidas que no están en la cara de verdaderas magnitudes o son paralelas .

PROYECCIONES PARALELAS:es un sistema de representación gráfica para trasponer un objeto tridimensional a un dibujo bidimensional en un plano, llamado plano de proyección. Consiste en proyectar puntos  del espacio contra el plano de proyección mediante haces de rectas  siempre paralelas entre sí.
Esta técnica de representación gráfica se utiliza en diseños de ingeniería y arquitectura  ya que su principal ventaja es que mantiene las proporciones relativas de lo representado y se puede medir sobre él directamente. De esta manera se puede reconstruir el objeto fácilmente a partir de representaciones concretas.
Proyecciones ortogonales:es aquella cuyas rectas proyectantes auxiliares son perpendiculares al plano de proyección (o a la recta de proyección), estableciéndose una relación entre todos los puntos del elemento proyectante con los proyectados.
En el plano, la proyección ortogonal es aquella cuyas líneas proyectantes auxiliares son perpendiculares a la recta de proyección L.
Así, dado un segmento AB, bastará proyectar los puntos "extremos" del segmento –mediante líneas proyectantes auxiliares perpendiculares a L–, para determinar la proyección sobre la recta L.
Una aplicación de proyecciones ortogonales son los teoremas de las relaciones métricas en el triangulo  mediante las cuales se puede calcular la dimensión de los lados de un triángulo.
El concepto de proyección ortogonal se generaliza a espacios euclidianos de dimension arbitraria, inclusive de dimension infinita . Esta generalización juega un papel importante en muchas ramas de matemática y física.
sistema diédrico es un método de representación geométrico de los elementos del espacio tridimensional sobre un plano, es decir, la reducción de las tres dimensiones del espacio a las dos dimensiones del plano, utilizando una proyección ortogonal sobre dos planos que se cortan perpendicularmente. Para generar las vistas diédricas, uno de los planos se abate sobre el segundo.
Es un método gráfico de representación que consiste en obtener la imagen de un objeto (en planta y alzado), mediante la proyección de haces perpendiculares a dos planos principales de proyección, horizontal (PH) y vertical (PV). El objeto queda representado por su vista frontal (proyección en el plano vertical) y su vista superior (proyección en el plano horizontal); también se puede representar su vista lateral, como proyección auxiliar.
Si se prescinde de la línea de tierra, se denomina sistema diédrico directo.
Proyecciones oblicuas:es aquella cuyas rectas proyectantes auxiliares son oblicuas al plano de proyección, estableciéndose una relación entre todos los puntos del elemento proyectante con los proyectados.
En el plano, la proyección oblicua es aquella cuyas líneas proyectantes auxiliares son oblicuas a la recta de proyección.
Así, dado un segmento, bastará proyectar los puntos "extremos" del segmento –mediante líneas proyectantes auxiliares oblicuas, para determinar la proyección sobre la recta.
perspectiva caballera: es un sistema de representación que utiliza la proyeccion paralela  oblicua, en el que las dimensiones del plano proyectante  frontal, como las de los elementos paralelos a él, están en verdadera magnitud.En perspectiva caballera, dos dimensiones  del volumen a representar se proyectan en verdadera magnitud (el alto y el ancho) y la tercera (la profundidad) con un coeficiente de reducción. Las dos dimensiones sin distorsión angular con sus longitudes a escala  son la anchura y altura (x, z) mientras que la dimensión que refleja la profundidad (y) se reduce en una proporción determinada. 1:2, 2:3 o 3:4 suelen ser los coeficientes de reducción más habituales.
Los ejes X e Z forman un ángulo de 90º, y el eje Y suele tener 45º (o 135º) respecto ambos.Se adoptan, por convención, ángulos iguales o múltiplos de 30º y 45º, dejando de lado 90º, 180º, 270º y 360º por razones obvias.
Se puede dibujar fácilmente un volumen a partir de una vista lateral o alzado, trazando a partir de cada vértice líneas paralelas a Y, para reflejar la profundidad del volumen.
Este tipo de proyección es frecuentemente utilizada por su facilidad de ejecución, aunque el resultado final no da una imagen tan real como la que se obtendría con una proyección cónica
En Latino américa se llama perspectiva caballera a la que utiliza un ángulo de 45º del eje Y respecto del eje X y ninguna reducción.
perspectiva isometrica :es un método gráfico de representación, más específicamente una axonométrica1 cilíndrica2 ortogonal.3 Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.
El término isométrico proviene del idioma griego: "igual medida", ya que la escala de medición es la misma en los tres ejes principales (x, y, z).
La isometría es una de las formas de proyección utilizadas en dibujo técnico que tiene la ventaja de permitir la representación a escala, y la desventaja de no reflejar la disminución aparente de tamaño -proporcional a la distancia- que percibe el ojo humano.
persèctiva militar: es una proyección paralela oblicua, un sistema de representación por medio de tres ejes cartesianos (X, Y, Z).
En el dibujo, el eje Z es el vertical, mientras que los otros dos (X, Y) forman 90° entre sí, determinando el plano horizontal (suelo). Normalmente, el eje X se encuentra a 120° del eje Z, mientras que eje Y se encuentra a 150° de dicho eje.
La principal ventaja radica en que las distancias en el plano horizontal conservan sus dimensiones y proporciones. Las circircunferencias  en el plano horizontal se pueden trazar con compás, pues no presentan deformación. Las circunferencias en los planos verticales se representan como elipses.
perspectiva trimetica: es una proyección anoxonometrica , para representar volúmenes, en la cual el objeto tridimensional se encuentra inclinado con respecto al «plano del cuadro» de forma que sus tres ejes principales experimentan reducciones diferentes.








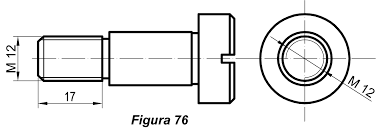

LINEAS EN EL DIBUJO TÉCNICO

La línea en el dibujo técnico es una entidad fundamental o quizás la más importante de este. Se utiliza para ayudar a ilustrar y describir la forma de objetos. Los principales tipos de líneas usados en dibujo técnico son los siguientes:
Línea oculta: se usa para mostrar superficies, bordes o esquinas de objetos que están ocultas a la vista, y generalmente se representan por líneas punteadas

Línea central o de centro: llamada también línea de eje, su función es mostrar centros de cavidades y características simétricas
Líneas de simetría: al igual que la línea de centro se usa para delimitar la mitad de una pieza simétrica pero con la diferencia que en esta solo se colocará cuando se dibujan vistas parciales de dichas piezas y se identifica por tener dos líneas paralelas
Línea de dimensión: forma parte de las líneas de acotación de un objeto

Líneas guía: indican la parte de un objeto a la que hace referencia una nota

Línea de ruptura: se utiliza cuando se desea acortar la representación de una pieza larga
Línea de corte plano: se utiliza para indicar donde se realizó un corte imaginario

Línea de sección: se utiliza para indicar la superficie en la vista de una sección
Línea virtual: también llamadas líneas fantasma, son líneas imaginarias ocupadas para indicar posiciones diferentes de un mismo objeto como movimiento





domingo, 8 de junio de 2014

CLASIFICACIÓN DEL DIBUJO

CLASIFICACIÓN

Según su concepción

De acuerdo con su objeto, el dibujo se puede clasificar en:
  • dibujo de concepción
  • dibujo de definición
  • dibujo de fabricación
  • dibujo industrial
Estos determinan precisamente el orden cronológico para representar y transmitir a través de bosquejos, diagramas o esquemas la idea o proyecto que desea desarrollar y ejecutar su inventor o diseñador: plasmando en su orden la idea general; su espacio forma y dimensión; y por último su proceso y técnica de fabricación.

Según su objetivo

Dibujo artístico


Proceso en el dibujo artístico:Es la representación de un objeto por medio de líneas que limitan sus formas y contornos. Se trata de una abstracción de nuestra mente que permite fijar la apariencia de la forma, puesto que el ojo sólo percibe masas coloreadas de diversa intensidad. Los dibujos artísticos suelen ser representaciones de objetos o escenas donde el artista ve, recuerda o imagina. Estos pueden ser realistas: un ejemplo son los retratos, o los dibujos arquitectónicos. El dibujo también puede llegar al grado de perder cierta aproximación con la realidad (como las caricaturas), relativamente alejados de la realidad (o los dibujos animados y los cómics), hasta llegar a lo surrealista y lo abstracto.
Apunte: Dibujo rápido que se usa para captar y recordar las características de lo que se va a dibujar después. Es especialmente útil cuando se dibujan exteriores o figuras en movimiento.
Boceto: Prueba del dibujo en un papel aparte. Sirve para ayudar a decidir el encuadre, la composición, qué elementos se incluyen…
Encajado: Líneas generales que se trazan en el papel definitivo (se tapan o borran después), sirven como base del dibujo.
Línea: Dibujo de los contornos. Se dibuja primero lo más general y después el detalle.
Valorización: Para conseguir más realismo y volumen, se hace un sombreado. Se hace una transición color de las zonas más claras a las zonas más oscuras. Las zonas de luz se pueden aclarar borrando o usando un lápiz de color blanco o similar, mientras que las zonas oscura se logran saturando el material.
Color: Un dibujo puede llevar color, especialmente si está destinado a ser una ilustración (dibujo que acompaña a un texto en libros, carteles, etc.). El color se puede aplicar con varias técnicas: acuarela, tinta, lápiz de color, ordenador... El color puede ser plano (homogéneo) o con textura (apariencia irregular que se puede conseguir con el material, el papel, la técnica...).
Correcciones: Los errores se pueden corregir de diferentes formas: borrando, cubriendo una zona del dibujo con pintura o un trozo de papel y dibujando sobre él, o realizando un escaneo del dibujo y mitificándolo en un programa de retoque fotográfico (ej.: Photoshop). Con estos programas de retoque se pueden eliminar, añadir o resaltar cosas, mejorar contrastes y colores.
Un modo de dibujo a mano alzada es el realizado sobre la marcha, sin correcciones posteriores, por viajeros, exploradores, científicos. A este tipo de dibujos se les conoce como Cuadernos de campo. Como ejemplo se pueden citar al colombiano Juan José Gutiérrez, al alemán Wilhelm Filchner y al español Julio Caro Baroja.
Proporción: La proporción en el dibujo es muy importante, ya que esta dará al objeto representado la armonía necesaria al relacionar correctamente todos los elementos que lo conforman. Un consejo útil y práctico al momento de realizar el encuadre del dibujo, es colocar esté frente a un espejo, de esta manera descubriremos si nuestra obra se encuentra bien proporcionada y si guarda la simetría correspondiente; esto es muy útil en especial con los dibujos del rostro y en retratos. En ocasiones nuestro ojo suele "engañarnos" al momento de dibujar y resulta que al terminar un trabajo, desde nuestra mirada puede parecernos correcto y bien encajado, sin embargo, al colocarlo frente al espejo se descubren algunos errores de proporción y, es conveniente no olvidar que es así como lo verá el espectador. Esto se corrige con la práctica constante y recordando que es muy importante la observación para que podamos relacionar correctamente todos los elementos del objeto a dibujar y lograr así una representación correcta. Otras formas de evaluar si nuestro dibujo es correcto son: colocarlo al revés, mirarlo a contraluz por el reverso de la hoja y, colocar nuestra hoja un poco más abajo para cambiar.

Dibujo geométrico

Es aquel que se representa por medio de gráficas planas. El Dibujo geométrico constituye un verdadero y novedoso sistema de enseñanza estructurado para garantizar, tanto al alumno de los primeros años de las Escuelas Técnicas como a los de las Facultades de Arquitectura e Ingeniería - bachilleres o peritos mercantiles - un rápido manejo y posterior dominio de la mano en el plano. Tal surge de sus figuras y dibujos, la enumeración y designación de los útiles y la explicación del empleo de lo estrictamente necesario; las características de la caligrafía técnica, sus grupos para realizar la práctica adecuada y los consejos para efectuar los ejercicios.
También se incluyen las principales figuras geométricas y se detalla el modo lógico de construirlas, enfoque éste que -no escapará al lector- es fruto de una tarea minuciosa, una metodología adquirida día a día, frente a los problemas que el ingeniero C. Virasoro recorre en su función de profesor. Como tal, induce, plantea e impulsa a que el estudiante amplíe la práctica de los trabajos, merced a la presentación de modelos básicos del dibujo.

Dibujo técnico


Se subdivide en dibujo técnico especializado, según la necesidad o aplicación las más utilizadas o difundidos en el entorno técnico y profesional. Cada uno se caracteriza porque utiliza una simbología propia y específica generalmente normalizada legalmente.
El dibujo técnico es el lenguaje gráfico universal técnico normalizado. Las aptitudes para esta clase de dibujo se aprenden, debido a que debe cumplir con determinadas normas.
Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas se denominan planos de conjunto, y los que representan un sólo elemento, planos de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación y/o ensamble, son llamados planos.

Dibujo geodésico


Un mapa bidimensional del mundo, como si la tierra fuera plana, deben trazarse los meridianos (círculos concéntricos verticales) en forma de líneas rectas verticales (Europa estaría situada proporcionalmente mucho más alejada de América). En algunos mapas, los paralelos (círculos paralelos horizontales) se dibujan como líneas horizontales paralelas, y los meridianos son curvas que parten de los polos (situando Europa a una distancia proporcional de América).











.
